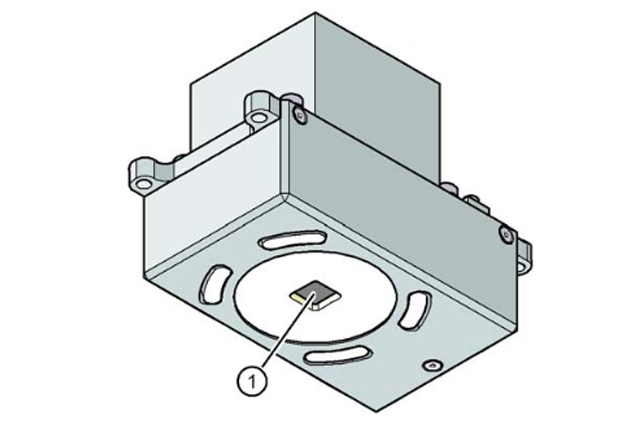

西门子贴片机 D4i 相机 34 型号在 PCB 基准点识别方面展现出了较高的适应性。对于子面板和多面板，它最多可识别 3 个 PCB 基准点，这在常见的 PCB 板型贴装场景中，能够有效地确定 PCB 的位置，为后续元件的精准贴装提供基础。而当面对长印制电路板时，通过长印制电路板选项，该相机最多可支持 6 个 PCB 基准点 ，这对于尺寸较大、形状特殊的长板来说，更多的基准点能极大提升定位的准确性，确保贴装过程中元件位置的精确无误。值得一提的是，可选的 PCB 基准点是最优输出方式，合理选择基准点能让贴片机的贴装性能发挥到最佳状态。

在局部基准点方面，每个 PCB 最多可设置 2 个，且类型可以不同。这一设计为一些具有复杂电路布局，或者对特定区域元件贴装有高精度要求的 PCB 提供了便利。不同类型的局部基准点可以针对 PCB 上不同功能区域进行更细致的定位校准，进一步提高贴装精度。

料库存储器及图像分析技术

料库存储器方面，每个子面板最多可存储 255 种基准点类型。丰富的存储容量使得贴片机在面对多样化的生产任务时，无需频繁重新设置基准点参数。不同产品的 PCB 基准点特征都可以被存储起来，在下次生产相同或类似产品时，能够快速调用相应的基准点数据，大大提高了生产效率，减少了设备调试时间。

在图像分析上，该相机采用基于灰度值的边缘检测方法，尤其适用于异常部件的检测。这种方法通过对图像中不同区域灰度值的分析，能够敏锐地捕捉到部件边缘的变化。当出现异常部件，如部件变形、缺角等情况时，基于灰度值的边缘检测算法能够准确识别出这些异常，从而触发贴片机的警报系统或者调整贴装策略，保证贴装质量。

照明及检测时间技术

照明是相机获取清晰图像的关键因素之一，D4i 相机 34 型号采用前方照明方式，并且具有 3 级照明强度，可按需要编程。在实际生产中，不同的 PCB 材质、颜色以及元件的反光特性等都可能影响相机对图像的采集效果。通过可编程的 3 级前方照明，可以根据具体的生产场景，灵活调整照明强度。例如，对于深色 PCB 板或者表面反光较强的元件，可以适当增强照明强度；而对于一些对光线敏感的元件或者浅色 PCB 板，则可以降低照明强度，以获取最清晰、最有利于分析的图像。

在检测时间方面，每个基准点 / 坏的基准点的检测时间处于 20 ms - 200 ms 之间。较短的检测时间保证了贴片机能够快速完成对 PCB 基准点的识别和定位，从而实现高效的元件贴装。即使在检测到坏的基准点时，也能在较短时间内做出响应，避免因基准点问题导致的贴装错误或者设备长时间等待，提高了整体生产效率。

视场及聚焦技术

D4i 相机 34 型号的视场为 5.78 x 5.78 mm²，这个视场大小经过精心设计，既能保证相机在一次拍摄中获取足够的 PCB 区域信息，用于识别基准点和元件，又不会因为视场过大而降低图像的分辨率和检测精度。在这个特定的视场范围内，相机能够清晰地捕捉到 PCB 上的细节，无论是微小的 01005 元件，还是较大尺寸元件的轮廓以及基准点的特征，都能准确识别。

聚焦板距离固定为 28 mm，这一参数保证了相机在工作过程中，能够始终将焦点准确地落在 PCB 板表面，确保采集到的图像清晰锐利。稳定的聚焦板距离使得相机在不同的工作环境下，都能保持一致的成像质量，为基于图像分析的基准点识别和元件贴装提供了可靠的图像基础。即使在长时间的连续生产过程中，也能保证聚焦的稳定性，避免因聚焦问题导致的贴装误差。
